適用范圍

用于各種汽車零部件及內飾、電子儀表盤、印染、染料、裝飾材料等進行模擬日照光照人工老化特性試驗。通過設定試驗倉內太陽輻照能量、溫度、濕度、各種氣候白晝、夜間交替等條件，提供標準需要的模擬自然環境，來測試材料的褪色、老化、軟化、硬化、龜裂等性能變化。

滿足標準

DIN75220《汽車構件在陽光模擬裝置中的老化》

儀器特點

1、曝曬方式：超大實驗倉空間，平板式樣品架可測三維不規責構件；

2、光源系統：原裝進口4KW金屬鹵素燈，點燈系統為電子式專用電源；

3、過慮器：陽光模擬專用濾光組件，使過濾后的光譜完全符合要求；

4、輻照能量控制：光照強度數字設定，實時監控自動調節，能量控制點280-3000nm；

5、溫度控制：試驗箱或試驗室溫度控制，真實反應汽車外部構件試驗溫度和汽車模塊的內部狀況，所測數據經CPU處理后以數字、圖表、曲線等方式顯示在彩屏上，無須停機觀察。

6、濕度控制：節能環保的納米技術和PTC高溫雙重加濕系統，加濕管防干燒保護裝置，耗水量小至0.5L/min，試驗濕度準確穩定；

7、數據輸出方式：儀器配有USB端口，可直接采用U盤導出測試數據據以EXL表格文檔并在電腦上讀取；

8、數據顯示方式：7吋weinview超大彩色觸摸屏顯示操控，中文操作，多種試驗監控模式（數字、曲線、表格），操控方便，直觀清晰；

9、標準設定：內置11組程序可自定義多種測試標準，并永久保存，直接選擇進入即可開始試驗；

10、節能環保：采用全新美國高科技老化箱控制設計技術，節能控制方式，運轉部件噪音低；

11、保護設計：全方位安全監測保護設計，可實現無人值守全程安全運轉

12、遠程監控：實現手機APP、電腦聯網遠程監控操作，節約工作時間更方便操作

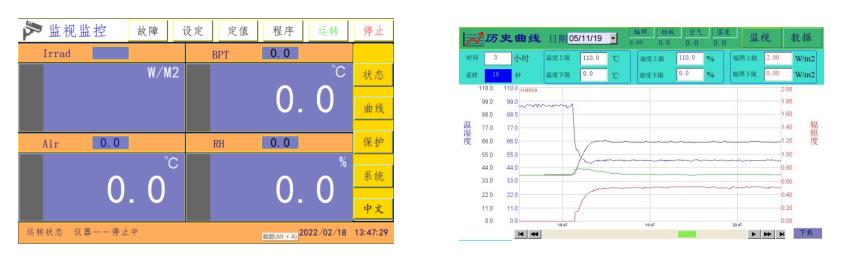

13、監控界面：友好界面包括監視畫面、狀態監控、運行曲線等。手機電腦APP通訊技術。

14、試驗方法：根據DIN75220標準表格2～表格5應用Z-OUT曲線：

主要技術參數

1、型號：PW-SUN4000

2、內箱尺寸：1000×1000×1000（深×寬×高）㎜

3、外型尺寸：1500㎜×1650㎜×2200㎜（深×寬×高）

4、燈管使用壽命：≥1000小時

5、配套燈管電源：高可靠性專業自主開發電子式智能啟動電源、運行超穩定。點燈效率比其它廠家高95%以上

6、燈管功率：4KW

7、燈管數量：1支德國原裝進口

8、濾光器：特殊玻璃濾光器，不同組合模擬不同環境

9、燈置反光鏡：散射型豆紋鋁板組合

10、能量控制點：280～3000nm

11、輻照強度：450W/m2～1200W/m2

12、輻照強度調節：內置式太陽眼無線光纖傳感器,輻照強度先進高新技術閉環監控智能PID自動調節

13、溫度范圍：光循環：10～80℃；暗循環-10～80℃

14、非標溫度：測量值

15、相對濕度：光循環：20～55%RH；暗循環：45～95%RH

16、溫度均勻度：±3℃

17、濕度均勻度：±5%RH

18、試樣架：平板式試樣托盤上下位置可調節

19、干燥、潮濕氣候：循環可調

20、整機運行時間：0～9999H可設定

控制系統

1、顯示屏：7英寸彩色觸摸屏人機界面

2、操作語文：中文輸入

3、運轉模式：程式運行（黑暗、光照周期模式）或定值運行均可

4、控制內容：溫度、相對濕度、輻照度、燈管溫度、輻照曝曬計時、超溫溫度設定、運行時間設定、溫濕度輻照度運行曲線監控、運行狀態監控、報警功能監控；

5、測試標準定義：定值自定義測試空間及11組程序自定義記憶測試標準空間

6、報警保護功能：溫度超溫、風機過載、燈管過熱、水箱缺水、電源缺相、加濕器防干燒等。當各故障發生，顯示屏直觀指示機器故障原因及排除方法并聯動保護功能啟動；

7、數據存儲：自動儲存大空間，可儲存時間6個月

8、數據導出：USB端口U盤導出功能

9、遠程通訊：手機APP、電腦聯網遠程操作控制

光源系統

1、燈管：進口金屬鹵素燈模擬最逼真的光譜能量，能模擬太陽光光譜值達到98%以上

2、濾光器：進口特殊濾光片不同組合濾光器模擬不同環境

3、啟動電源：先進可靠的智能電子式電源轉換器使氙燈點亮后光照穩定如一

4、輻照度控制：無線光纖太陽眼，封閉的環形系統自動調整燈管輸出從而提供最穩定最節能的輻照輸出

5、反射鏡燈罩：專用材料制造燈罩，內含散射型豆紋反射鋁片

太陽輻照計

1、靈敏度：7～14UV/w.m-2

2、光譜范圍：280～3000nm

3、輻照度范圍：0～2000W/m2

4、年穩定度：2%

5、方位相應誤差：5%

6、非線性：2%

7、精度：≤5%

8、溫度誤差：2%（-10℃-40℃）

黑體溫度計

1、傳感器作用：黑體標準傳感器，用于測量黑球溫度/樣品的表面溫度

2、控制模式：通過全智能系統內部PID調節控制黑體標準溫度

3、黑板溫度計或黑標溫度計可切換使用

噴淋系統（選購裝置，定購時說明）

1、噴淋方式：樣品前噴淋

2、噴嘴：自定儀的精密高壓噴嘴可以為試樣提供一致的脫離子水噴淋

3、試樣噴淋（前噴淋）：試樣噴淋將水噴淋到試樣曝曬的表面模擬降雨，產生溫度沖擊與腐蝕作用

4、噴淋耗水量：前噴淋0.2L/min

加熱系統

1、加熱器：鍍鉻金屬絲加熱器或鎳鉻合金電加熱器

2、控溫方式：先進的PID固態繼電器SSR連續控制模式

加濕系統

1、加濕原件：專業SUS316#納米技術原件，耐用不生銹、壽命長，比傳統加濕管方式加濕器加濕量大3倍

2、耗水量低：專用自主開發氙燈老化箱加濕器比普通加濕系統降低濕熱試驗耗水量：38℃&95%RH 恒定24 小時耗水量小于0.2L/min，節約費用同時降低勞動成本；

3、耗電量低：濕度工況熱濕比大，加濕功率小，相對與目前其它廠家應用的普通加濕器，38℃&95%RH 恒定加濕能耗降低近80%以上

4、加濕器保護：加濕管防干燒過熱保護

冷卻系統

1、壓縮機：法國“泰康”制冷壓縮機組，冷卻平衡調溫

2、翅片式高效蒸發器，抗結霜能力強，傳熱溫差小，降溫速率特快

3、風冷式冷凝器，通過馬爾高功率風機高速冷卻換熱效果

4、制冷輔助配件：美國“丹佛斯”蒸發壓力調節閥、“丹佛斯”電磁閥、“丹佛斯”干燥過慮器、艾默生“油分離器”等

結構材質

1、箱體結構：由試驗箱體、控熱/控濕/光照/制冷/循環系統和電器控制柜組成

2、外殼材質：優質鋼板雙面噴塑粉顏色為電腦白

3、內膽材質：SUS316不銹鋼板，耐腐蝕，易清潔，美觀大方

4、箱門：向左單開門帶濾光視窗，門邊由硅橡膠緊迫密封

5、試樣架：不銹鋼材料制造，折彎沖孔成型，試樣固定位置可調

安保裝置

1、燈管保護：為了使燈管能正常工作，不致損壞，本設備使用冷卻系統與燈聯鎖，如冷卻系統出現故障燈管自動熄滅，整機停止工作燈

2、溫保護：系統有獨立的燈管超溫設置保護，延長燈管使用壽命

3、缺水保護：加水部件全部為自動補水，如水箱部件長期缺水自動保護并報警

4、加濕保護：加濕管防干燒超溫保護

5、電源相序：缺相、相序、漏電，電源故障時保護機器不被損壞

6、電機保護：電機熱過載保護，保護電機穩定運轉

7、保護設定：控制系統界面有溫濕度設定值保護，如箱內溫濕度超過設定值報警動作

8、數值保護：停電運行數值自動保存

裝機條件

裝機電源：AC380V 50HZ

裝機功率：整機13KW

使用水源：系統必須使用純凈水（用戶需自備純水機）

加水方式：實現無人工操作，整機自動加補水

周圍環境：周圍無強烈振動

環境溫度：15～25℃，濕度﹤90%R.H

排水系統：機器運轉過程外排污水，室內必須留有排水管道系統
