一 ·概述（Summary）

接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體 一方的與固-液交界線之間的夾角 θ , 接觸角測量是現今表面性能檢測的主要方法。

*   接觸角測量?jī)x主要是通過光學外觀投影對液體與固體樣品表面的輪廓進行分析。

*   接觸角指氣、液、固三相交點處所形成夾角θ，此角度是現今判定材料表面潤濕性能的最佳方法。

*  表面張力是指表面任意二相鄰部分之間垂直于它們的單位長度分界線相互作用的拉力。

*  界面張力是指液體與另一種不相混溶的液體之間相互作用產生的力。

*  表面能是指物體表面分子間作用的力。

*  粘附功是指不同凝聚相相接觸時，相間分子有相互作用力，將兩相分離就要做的功。

接觸角測量?jī)x基于高精度運動控制與智能圖像分析技術，測量樣品表面接觸角測試功能實現材料

表面潤濕性、清潔度及涂層均勻性的快速、。蠕動泵自動滴液款設備憑借以下特點適配上述領域

高靈活性，支持非平面、超薄或柔性樣品（如織物、薄膜、蓋板、鋼化玻璃）的精確測量。低成

本與易操作適用于中小型實驗室或生產線快速檢測，無需復雜自動化系統。

二 ·應用（Application）

接觸角測量?jī)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學

化 工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為

了一項評 估表面性能的重要儀器（部分測試功能需要選購專門附件完成）

1. 液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3. 吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；

5. 附著滴法測試材料浸沒在液體中的接觸角測試；

6. 懸滴法測量各種液體表界面張力及其極性、色散分量；

7. 計算固體表面自由能（Surface free energy），及其極性色散分量分析；

8. 分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度

 三 ·設備原理（Principle）

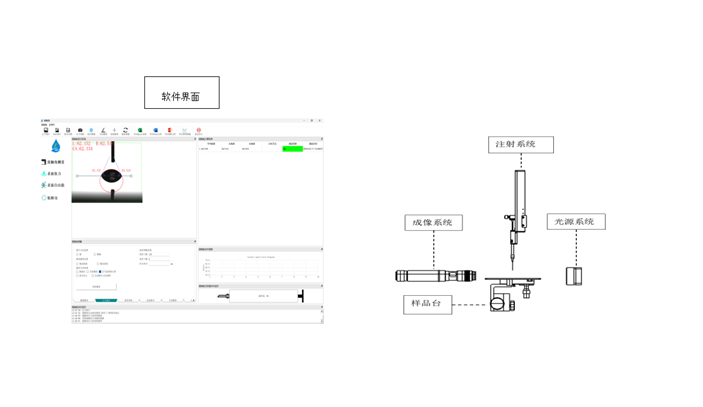

如上圖、接觸角測量?jī)x主要由光源系統、注射系統、樣品臺、成像系統、分析軟件五大部分組成，設備采用光學成像的原理。

光源系統采用密集 LED 冷光設計，發光均勻，圖像清洗，壽命長；

注射系統采用高精密石英加載器，由軟件數控微流精控滴液方式定量定速控制，滴液穩定，精度極高，注射系統采用全維動態自適應接液機制自動識別產品高速上升下降接液；

樣品臺采用三維自動位移裝置，全軟件控制，實現自動定點定位測量，可根據不同產品設置不同測試方案，配合軟件編程一鍵測試多個點位；

成像系統采用定制版工業CCD，采用進口芯CCD 相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級遠心變焦變倍式進口配置，0.7-4.5 倍放大可調 3mm 微調，成像無畸形失真；

分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際最領先的擬合方法，滿足各種液滴形態的精確擬合。采用國內最完善的軟件算法：分辨率擬合法（平面）、Ve視法（凹面）;

  四 ·技術規格（Specifications）

 五 ·符合國家的相關標準（Accord with national standard）

1、GB/T 36086 2018 納米技術 納米粉體動態壓力法

2、GB/T 24368 2009 玻璃表面疏水污染物檢測

3、GB/T 30447 2013 納米薄膜接觸角測量方法

4、ISO 19403 2 2017 色漆和清漆. 親水性

5、ASTM D7334 08(2022) 用推進接觸角測量法測定涂層、基材和顏料表面潤濕性的標準

6、ASTM D5946 17 使用水接觸角測量的電暈處理的聚合物膜的標準

7、ASTM D7334 08(2013) 涂層 基材和顏料的表面潤濕性的標準

8、SY/T5153 2007油藏巖石潤濕性測定方法

9、ISO/TS 14778 2021 紙和紙板. 光學方法測量水接觸角

10、ASTM D5946 2004塑料薄膜與水接觸角度的測量

11、ISO15989塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量

12、EN 828 2013 膠粘劑 潤濕性測定的測量固體表面的接觸角和表面自由能

13、KS L ISO 27448 2011(2021) 精細陶瓷（高級陶瓷、高級工業陶瓷）－半導體光催化材料自清潔性能試驗方法

 六 ·核心優勢

* 二十多項專利產品

* 國內最完善的軟件算法：分辨率擬合法（平面）、Ve視法（凹面）

* 單獨開發服務（硬件與軟件可根據客戶要求開發定制）如：報告模版、測試功能、設備尺寸等

* 超長質保：36個月；可延長質保：最長十年

* 第三方質檢管控：設備出廠會經過工廠內部檢測合格后，移交到第三方（有CNAS資質檢測機構）再次檢測合格后隨報告發出。

* 高精度滴液監控：軟件實時監控針管液滴量

*高效數據處理：自動生成接觸角、表面張力等數據報告，一鍵導出多種形式，標配高清圖像無壓縮畫質，可配合打印機直接打印報告。

七 ·設備選配件（Optional Accessories）
