2.2設備用途

測試和評價電池在擠壓或針刺條件下的安全性能

2.3設計概述

臥式結構，使用四柱左右對稱結構設計，結構平衡穩定。使用雙伺服驅動結構

2.4設計滿足參數

1、擠壓壓力：10kN～35kN可設定力值

2、擠壓速度：0.1-6mm/s可設定值

3、針刺速度：0.1-40 mm/s可設定值

4、擠壓力達到30kN后，1min～999min（可調）

2.5輔助件參數

1、有異形板半圓柱形擠壓頭：壓頭半徑為75mm

2、壓頭長度：≤1m；

3、有排氣口、排氣扇、照明燈、觀察窗

4、鋼針長150mm

針剌滿足40mm/s速度，分辨率0.1mm

3.2溫度采集

溫度采集范圍0～1000℃

溫度采集精度±1.5℃

溫度采集通道5通道

溫度采集頻率最高100HZ，速度可設定0.1-100次每秒。

3.3電壓采集

電壓采集范圍： 常用0V-10V/0-100V，

電壓采集精度： ≤F.S±0.2%

電壓采集通道： 4通道

電壓采樣頻率：最高100HZ，可設定0.1、1、10、100次/每秒

電壓分辨率： 0.01%

3.4壓力采集

壓力采集范圍： 1~35KN

壓力采集精度： ±0.2%FS

壓力采樣頻率: 最高100HZ，可設定0.1、1、10、100次/每秒

壓力分辨率： 0.01%

采集通道： 1 通道

3.5位移采集

位移分辨率：0.1mm

位移采樣頻率: 最高100HZ，可設定0.1、1、10、100次/每秒

位移精度：0.05%

3.6控制方式

近距離觸摸屏控制、遠程電腦控制、遙控控制方式三種控制方式

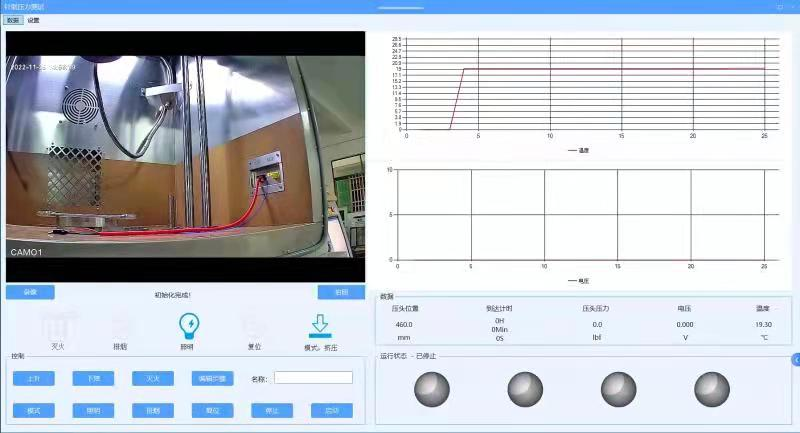

3.7控制界面

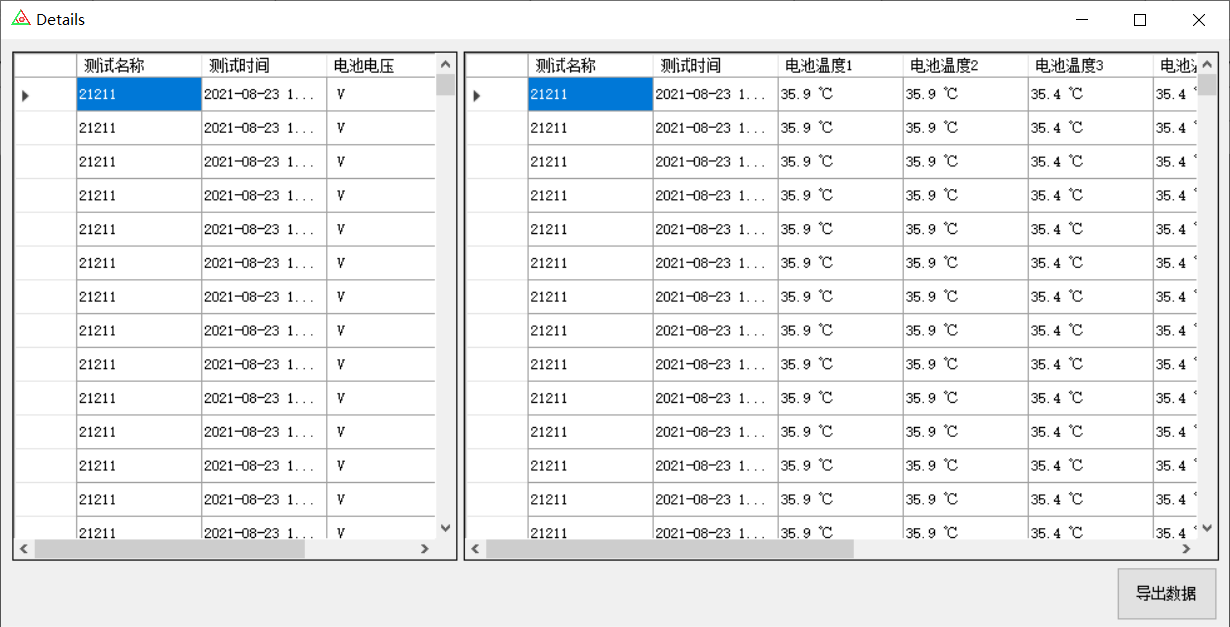

3.8歷史參數

4.2測量項目

針刺/擠壓

4.3工裝夾具

按要求定制

4.4控制方式

進距離 PLC 觸摸屏控制+連接電腦控制+遙控

4.5整機外尺寸

W3000 X H1800 X D1500mm以實物為準

4.6控制臺外型尺寸

W600 X H1200 X D700mm

4.7擠壓力

1-35KN(可調）須要與速度成比較，高速下不可做低壓力控制,擠壓力達到30kN后，可保持1min～999min（可調）

4.8擠壓速度

0.1-6mm/s可調

4.9針刺速度

0.1-40mm/s可調

4.10設計機械壽命

8萬次

4.11使用電源

AC 380V

4.12高備重量

約4.5T

4.13功率

最大功率10KW

4.14測試倉

單個獨立測試倉。

4.15軟件功能

定制軟件，集視頻、操作、采集一體軟件，滿足定制軟件功能

4.17電器安全

過壓、過流、漏電、高低限位、機械限位、

4.18機械結構

臥式左右運動結構

4.19整體構造

臥式擠壓模式，有電池溫度和電壓監控功能。測試區開放式或封閉式可選、電器區IP34防水防塵結構；

4.20最大行程

1000mm

4.21支撐板設計

1*1米，精密CNC加工

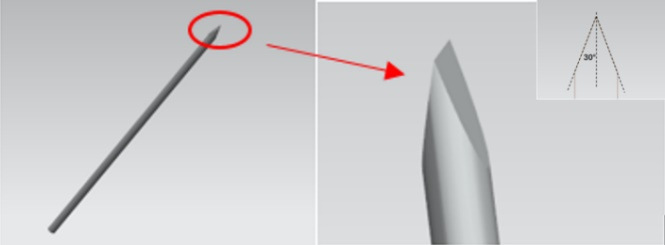

4.22鋼針

?1、? 3、? 5、? 6、? 8mm，錐度60鎢鋼或SKD11鋼針可指定，各5支，長度180mm

4.23擠壓頭

異形板半圓柱形擠壓頭，半徑75mm，長度1000mm、平板擠壓頭各一套

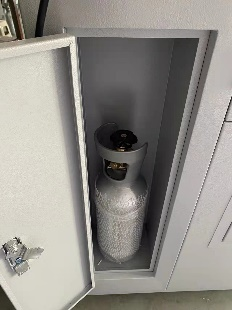

4.24滅火器

設備有配備滅火器，可以手動或自動滅火（通過煙霧報警器產生信號）

機臺配備功能

排氣口、排氣扇、照明燈、觀察窗

緊急停止

設備具有一鍵緊急停止開關，急停開關按下，需經過兩個動作才能將開關拔出復位；

7.2控制電腦

工控機；i7 10代處理器，8G內存，1T硬盤；配21寸飛利浦品顯示器

7.3軟件功能

實時動態曲線，實時曲線遍歷，曲線任意放大縮小，多格式數據/報表輸出，測試步驟多步可編程、多條件或單條件多次重復或單次運行可選擇或設定.

7.4軟件采集

高速同步動態采集擠壓針刺力、擠壓針刺行程、電池電壓、溫度、測試時間等數曲線

7.5軟件曲線

曲線圖上可使用擠壓針刺力、擠壓針刺行程、電池電壓、溫度等數據

7.6軟件工步

軟件功能：

1、同速度/同擠壓力下，進行多次往復性測試，中間暫停時間可設定，判斷條件，電壓降，位移量、電壓降，可單選可組合。

2、不同速度/不同擠壓力下，進行多次往復性測試，中間暫停時間可設定，判斷條件，電壓降，位移量、電壓降，可單選可組合。

動力電機

浙江安川

中國

觸摸屏

威倫通

中國臺灣

控制器

定制

中國

日本三菱CPU

交流接觸器

施耐德

法國

漏電開關

施耐德

法國

軸承

NSK

日本

電線

珠江

廣州

變送器

泰華

江蘇

電腦

聯想

北京

攝像頭

海康

浙江

擠壓頭

定制304材質

東莞

按需定制

鋼針

東莞

按需定制
