PW-SC10000A大電流短路試驗機
設備實物圖 電池防爆箱 電池短路試驗機+真空滅弧箱 電阻箱 內阻電阻箱 一、設備品名：1.1產品名稱：大電流短路試驗機1.2產品型號：PW-SC10000A二、適用說明：2.1滿足標準 GB/T 31467.3-2015《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》；GB/T 3
設備實物圖 電池防爆箱 電池短路試驗機+真空滅弧箱 電阻箱 內阻電阻箱 一、設備品名：1.1產品名稱：大電流短路試驗機1.2產品型號：PW-SC10000A二、適用說明：2.1滿足標準 GB/T 31467.3-2015《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》；GB/T 3
設備實物圖
 | ||
| 電池防爆箱 | 電池短路試驗機+真空滅弧箱 | 電阻箱 |
 |
| 內阻電阻箱 |
1.1產品名稱：大電流短路試驗機一、設備品名：
1.2產品型號：PW-SC10000A
二、適用說明：
2.1滿足標準
| 全性要求與測試方法》； GB/T 31485-2015《電動汽車用動力蓄電池安全要求及試驗方法》 GB/T 38031-2020 《電動汽車用動力蓄電池安全要求》 GB/T 38058-2019的6.5.7條款 GB/T 36972-2018的6.3.4條款 QB/T 2947.3-2008的6.1.6.1條款等標準的短路試驗要求 |
2.2設備用途
| 測試和評價汽車用大功率動力電池在短路條件下的安全性能 |
2.3設計概述 | 使用高導電率的紫銅作為短路時的大電流載體，再用高精度真空管為執行動力源，清潔安全，采用航天專用真空接觸器，非抽真空箱體，快速安全測試，達到完美的短路測試。 |
2.4設備組成 | 防爆測試箱+滅弧短路控制箱+電阻箱，滅弧短路控制箱中有滅弧裝置，測試中能順利閉合和斷開，不產生電弧； |
2.5設備設計與配套周邊組件 | 采用氣動測試回路閉合，若控制箱是采用氣動控制閉合，配套空氣壓縮機 |
2.6設備安全配套 | 防爆測試箱有防爆鏈、泄壓閥、照明燈、排風排煙及滅火裝置、觀察窗 |
2.7采集數據 | 控制箱的監測界面能監控電池電壓、電流、溫度，有曲線、數據報表 |
2.8控制方式 | 電腦、觸屏、與遠程遙控控制閉合和斷開 |
2.9防爆箱設計 | 內箱≥1m×1m×1m（寬×深×高） |
2.10配套電阻 | 5mΩ、20mΩ、50mΩ、80mΩ、100mΩ |
2.11最大使用電流 | 額定10000A，瞬間12000A |
2.12安 |
三、設備特點：

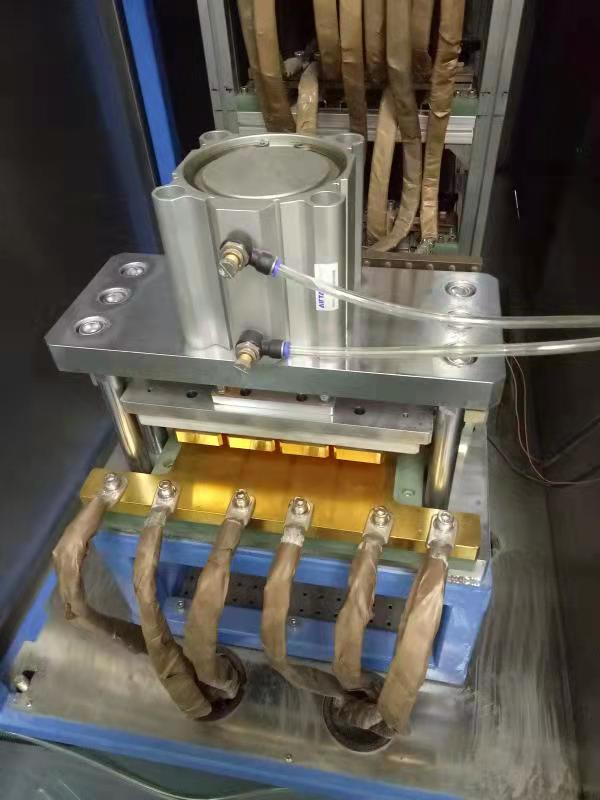

3.1大電流接觸器 | 遠距離接通與斷開直流工作電壓至100V； |
額定工作電流10000A，采用真空滅弧系統； 可承載最大瞬間短路電流12000A | |
觸點接觸電阻低，反應速度快； | |
接觸器動作可靠，安全，壽命長，維修保養方便。 | |
3.2溫度采集 | 溫度采集范圍0～1200℃ |
溫度采集精度±1.5℃ | |
溫度采集通道2通道 | |
溫度采集頻率100Hz | |
3.3電壓采集 | 電壓采集范圍： 0V-10V/0-100V |
電壓采集精度： ≤±0.2% F.S | |
電壓采集通道： 2通道，不同量程各一通道 | |
電壓采樣頻率： 100Hz | |
電壓分辨率： 0.001V/0.01v | |
3.4電流采集 | 電流采集范圍： 0~10000A |
電流采集精度： ±0.1%FS | |
電流采樣頻率: 100Hz | |
電流顯示精度： 1A | |
電流采集通道： 1 通道 | |
3.5控制方式 | 近距離觸摸屏控制、遠程電腦控制、遙控控制方式三種控制方式 |

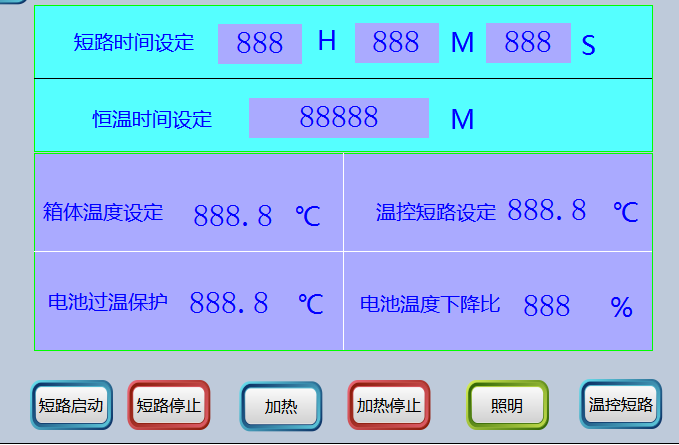

3.6觸屏控制界面（僅供參考，根據數據會別行升級） |
|

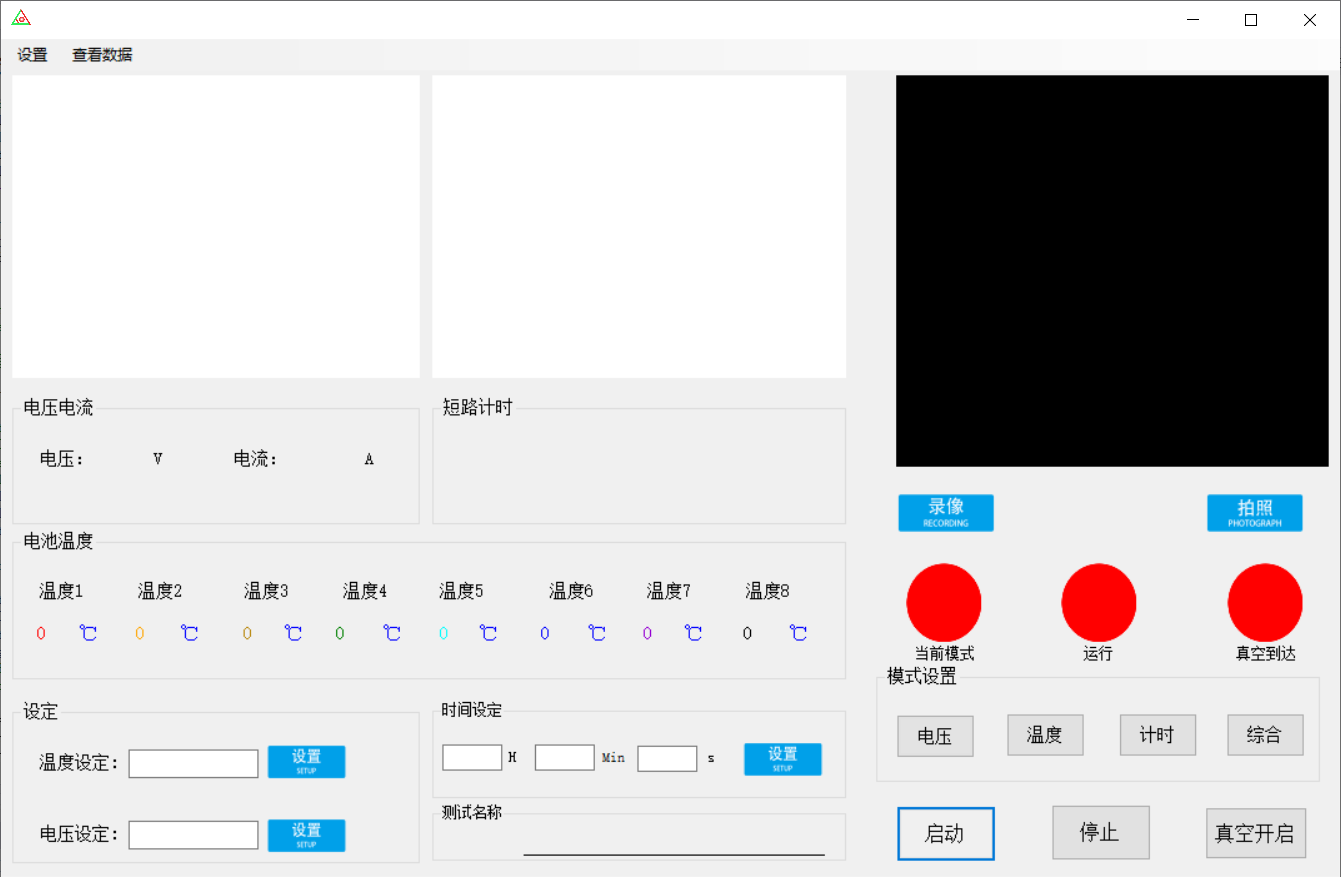

3.7電腦軟件主畫面(僅供參考，根據數據會別行升級） |
|

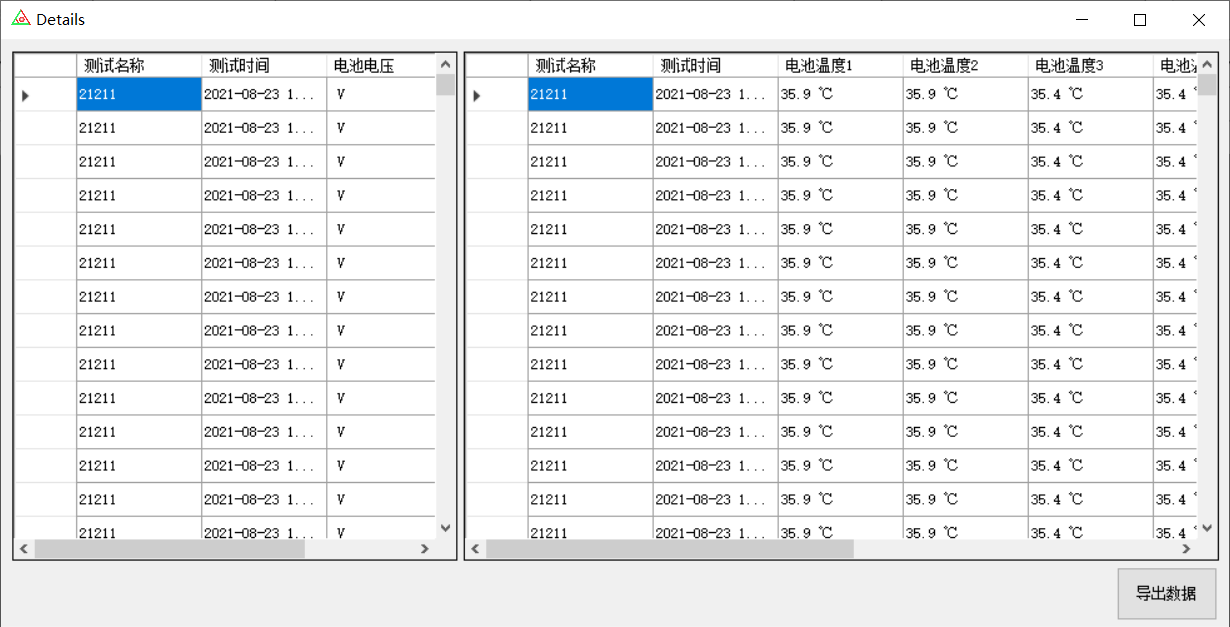

3.8歷史參數 |  |
四、技術參數：
4.1最大持續短路電流 | 10000A |
4.2最大瞬間短路電流 | 12000A |
4.3電流顯示精度 | 1A |
4.4控制方式 | 遠距離操作大于50米， PLC 觸摸屏控制+連接電腦控制+遙控 |
4.5電阻箱 | W2000 X H1600 X D1200mm |
4.6控制臺外型尺寸 | W600 X H1200 X D700mm |
4.7重量 | 控制箱150KG，電阻箱400KG |
4.8裝置內阻 | 切換調節5mΩ負載10000A電流以上，20 mΩ、50 mΩ負載6000A電流以上、80 mΩ、100 mΩ、負載2000A電流以上 |
4.9機械壽命 | 5萬次 |
4.10使用電源 | AC 220V |
4.11導線長度 | 3米 |
4.12功率 | 3.0KW |
五、安全保護
5.1安全保護功能 | 1）故障報警及原因、處理提示功能 2）故障顯示 3）斷電保護功能 4）系統具有超限報警，安全保護，自動停機等功能 5）電器安全保護； 6）漏電保護、過熱保護； 7）自動斷電：如發生、 漏電、 短路等情況時， 設備能自動切斷外部輸入電源， 使得設備內部任何部分都不帶電； |
5.2緊急停止
| 設備具有一鍵緊急停止開關，急停開關按下，需經過兩個動作才能將開關拔出復位； |

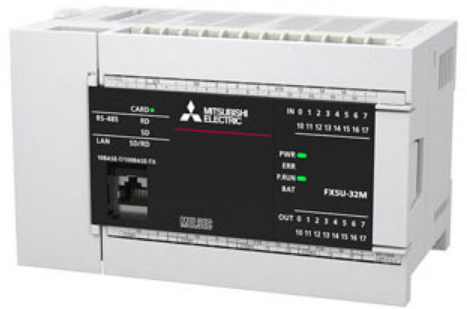

六、控制器介紹
6.1特點 | 可編程控制器有較高的易操作性。它具有編程簡單，操作方便，維修容易等特點，一般不容易發生操作錯誤。對控制器的操作包括程序輸入和程序更改的操作。程序的輸入直接可接顯示，更改程序的操作也可以直接跟進所需要的地址編號或接點號進行搜索或程序尋找，然后進行更改。可編程控制器有多種程序設計語言可供使用。用于梯形圖與電氣原理圖較為接近。可編程控制器具有自診斷功能對維修人員維修技能的要求降低。當系統發生故障時，通過硬件和軟件的自診斷，維修人員可以很快找到故障的部位。
|
| 6.2系統構成 |
|
| 6.3例圖圖片
|
|
七:主機
7.1控制柜尺寸 | W700 X H1650 X D1100mm |
7.2 電阻箱尺寸 | W2000*H1600*D1200 |
7.3電阻材質 | 鎳鉻合金，電阻穩定性良好，過流大，過流是康銅電阻的2.5倍，100度以下電阻變化0.001歐，而康銅電阻100度變化0.05歐，綜合成本比康銅要低，性能要比康銅高。 |
7.4分流器 | 定制0.02級12000A分流器。 |
7.5數據分析 | 非外掛式數據采集儀，數據采集分析由計算機完成，定制軟件，保修期內可根據要求升級。 |
7.6二次保護 | 當主接觸器斷不開時，獨立的二重保護系統可遠程斷開回路，氣動式或電動式可選擇。
|
7.7電流采集器 | 使用錳銅合金精密分流器，在0~70℃的范圍內可以保證±5ppm/℃的溫飄以及很低的功率系數，熱電勢小于0.05uV/℃，并且具有很好的長期穩定性 |

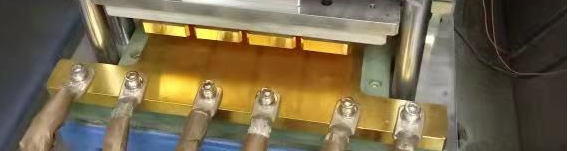

7.8鍍金保護 |
使用先進的真空電鍍技術，有效保證電鍍層，鍍金后接觸處不會氧化，從而保證長時間的使用準確性。 |
7.9空壓機 | 配備工業靜音空壓機，50L儲氣灌 |
八、防爆測試箱參數：
8.1箱體材質 | 內箱材質4.0mm 厚不銹鋼板并加貼鐵氟龍，耐腐蝕及阻燃性能強； |
外箱材質：1.5 mm 厚A3 冷板烤漆處理； | |
8.2觀察窗 | 尺寸：350x350mm兩層真空鋼化玻璃觀察窗,并安裝防爆網； |
8.3排風口 | 箱體后部裝有高溫排風扇及預留排風管道接口，直徑150 mm，接通電源后排風扇立即開啟并工作； |
8.4箱門 | 單門，左開； |
8.5箱門開關 | 打開即斷電的門限開關，確保沒有誤操作，保證人員安全； |
8.6測試孔 | 機器右側有2個直徑100 mm的測試孔，方便放入各種溫度，電壓，電流采集線； |
8.7腳輪 | 設備下方有四個萬向腳輪，可自由移動； |
8.8內箱尺寸 | 1000*1000*1000mm（寬*高*深） |
8.9箱外形尺寸 | 1200*1250*1500mm(寬*高*深)以實物為準
|
8.10材質 | 外箱：1.5mm 厚碳鋼板并經高級噴涂處理 內箱： SUS#201 不銹鋼,厚5.0mm； |
8.11機箱門 | 單開門，內箱門為不銹鋼材質，并加硅膠迫緊條，高強度鎖緊扣； 外門由強力合頁與箱體相連，配防爆門鎖和門兩側配備高強度防爆扣和防爆鏈條； |
8.14泄壓門 | 300*300mm |
8.15照明 | 24V LED |

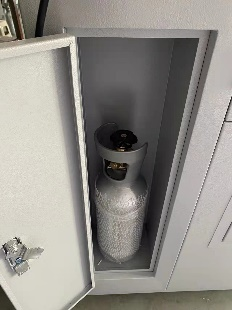

8.16滅火 |
2、可手動可自動滅火，（通過煙霧感應器可以實現自動滅火） 3、七氟丙烷（HFC-227ea/FM200）是一種以化學滅火為主兼有物理滅火作用的潔凈氣體化學滅火劑，屬于多氟代烷烴，分子式為C3HF7；它無色、無味、低毒、不導電、不污染被保護對象，不會對財物和精密設施造成損壞。 4、七氟丙烷能以較低的滅火濃度，可靠的撲滅B、C類火災及電氣火災；儲存空間小，臨界溫度高，臨界壓力低，在常溫下可液化儲存；釋放后不含粒子或油狀殘余物，對大氣臭氧層無破壞作用（ODP值為零），在大氣層停留時間為31 |
九、設備配置清單
9.1短路主機+真空滅弧裝置 | 1套 |
9.2導線 | 10000A長3米: 2條 |
9.3分流器 | 12000A 1個 |
9.4內阻電阻箱 | 1套 |
9.5負載端子 | 2個 |
9.6防爆測試箱 | 1臺 |
9.7遠程遙控 | 1套 |
9.8滅火裝置 | 1套 |
9.9測試孔塞 | 2個 |
9.10電腦及軟件 | 1套 |
9.11空氣壓縮機 | 1套（50L） |
9.12產品說明書 | 1份 |
