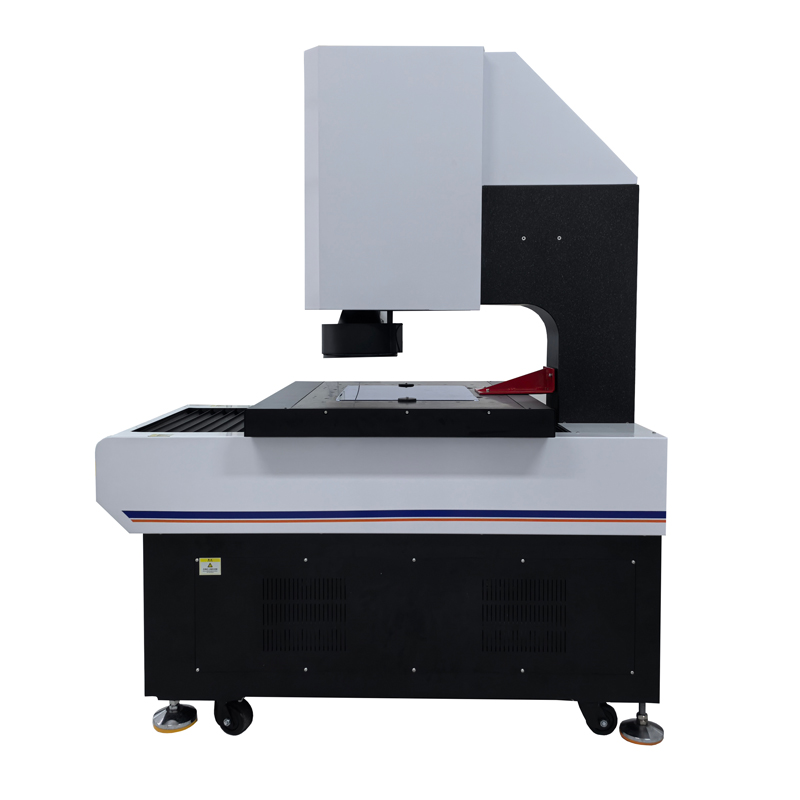

PW-OAS432復合式自動圖像拼接閃測儀

OAS系列是一款懸臂型高精度全自動視覺測量儀,專為具有三軸自動電動控制的GD&T測量而開發。 它配備了自動聚焦,自動照明控制以及硬件和軟件配置的自動移動,可以快速,準確地測量線性和幾何尺寸。

圖片描述


產品介紹Product Introduction


OAS系列是一款懸臂型高精度全自動視覺測量儀,專為具有三軸自動電動控制的GD&T測量而開發。 它配備了自動聚焦,自動照明控制以及硬件和軟件配置的自動移動,可以快速,準確地測量線性和幾何尺寸。



產品特征Product Characteristic


配備了帶有1" 2千萬數字相機和雙側遠心鏡頭,成像質量佳;

低至0.02°以下的高遠心度設計,確保有高度差產品的測量精度;

小于0.01 %的低TV畸變及全畫面的畸變均勻性,確保測量的動態重復性精度;

雙倍率設計,大視野鏡頭高效測量+高精度測量,滿足客戶對效率和精度的雙重需求;

XYZ三軸CNC全自動精密控制,精準定位;

采用印度大理石基座和立柱,穩定性好;

精密直線導軌,研磨級滾珠絲桿和交流伺服電機等,確保運動系統精度和穩定性;

集成兩組測量傳感器滿足不同的測試要求和提升效率:大視野雙側遠心鏡頭(平面尺寸)、白光共焦位移激光傳感器(高度尺寸);

集成四種光源:兩環四區LED表面光源、遠心平行底光輪廓光源;

0.1μm高精密光柵尺,確保系統的定位精度和測量精度;

搭配多種光源,具有智能升降功能,以適應各種測量場景;

強大的功能和易于操作的Geomea測量軟件可增強質量控制;

可以設置自動測量程序,以高效、快速地完成批量測量;

可選配置非接觸白光傳感器,實現厚度,平面度等測量。



產品應用Application


可應用于大尺寸物體的精密測量

3C行業:手機屏幕、手機外殼

電子行業: PCB板

新能源: 鋰電池

汽車行業: 精密零部件



技術參數Specifications


產品名稱

懸臂復合式圖像拼接閃測OVS系列

產品型號

PW-OAS432

X-Y軸行程

(400*300)mm

外形尺寸

(1337*840*1664)mm

包裝尺寸

(1500*1060*1900)mm

重量

560Kg

Z軸行程

200mm

X/Y/Z3軸光柵尺

0.1um玻璃光柵尺

導向方式

精密直線導軌,雙軌雙滑塊導向

操作方式

遙控手柄,鼠標操作,編程自動檢測

機臺承載

25Kg

工作環境

溫度20±2,溫度變化<2/hr,濕度30~80%,振動<0.002g,低于15Hz

電源

AC220V/50Hz; 110V/60Hz

軟件系統

Geomea

相機

1” 2千萬像素高清相機*2

遠心鏡頭

雙側遠心鏡頭

放大倍率

0.64X

重復精度

座標臺未移動

±1.5μm

座標臺移動

±3μm

測量精度

無連接

±3μm

有連接

±4+L/150μm

工作距離

120±2mm

遠心度

0.02°

景深

6mm@25 lp/mm

物方視野H*V*D

1/3”

27.3*20.5mm

1/1.8”

50.0*37.5mm

物方分辨率

30.5um

光源

輪廓光

LED平行遠心光源(自動變倍鏡頭)

LED平行遠心光源(雙側遠心鏡頭)

表面光

五環八區LED表面光源,0~255級連續可調

LED同軸光源,0~255級連續可調
