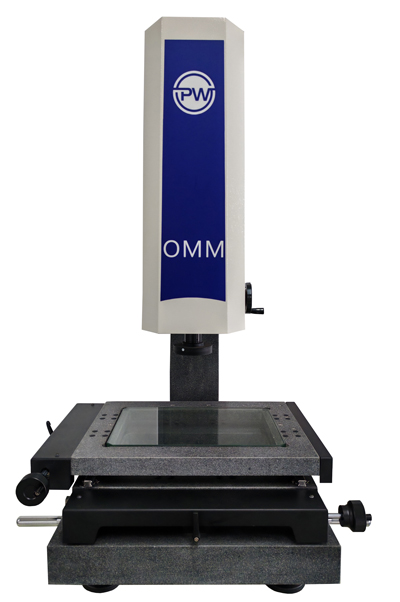

PW-OMS4030 手動影像儀
產品特點1、采用高精度花崗巖底座和立柱，確保機臺擁有的穩定性和精度；2、采用高精密無牙光桿和快速移動鎖緊裝置，確保工作臺回程誤差在2um以內；3、采用高精度儀器光學尺配合精密工作臺，確保機臺精度在3.0+L/200um以內；4、采用高清變焦鏡頭和高解析度彩色數字相機，確保畫質清晰無畸變；5、采用程控式表面4環8區LED冷光源和透射LED平行光源，以及內置智能燈光調節模塊，可自由控制燈光在4環8區區
產品特點1、采用高精度花崗巖底座和立柱，確保機臺擁有的穩定性和精度；2、采用高精密無牙光桿和快速移動鎖緊裝置，確保工作臺回程誤差在2um以內；3、采用高精度儀器光學尺配合精密工作臺，確保機臺精度在3.0+L/200um以內；4、采用高清變焦鏡頭和高解析度彩色數字相機，確保畫質清晰無畸變；5、采用程控式表面4環8區LED冷光源和透射LED平行光源，以及內置智能燈光調節模塊，可自由控制燈光在4環8區區
產品特點：
l 采用高精度花崗巖底座和立柱，確保機臺擁有的穩定性和精度；
l 采用高精密無牙光桿和快速移動鎖緊裝置，確保工作臺回程誤差在2um以內；
l 采用高精度儀器光學尺配合精密工作臺，確保機臺精度在≤3.0+L/200um以內；
l 采用高清變焦鏡頭和高解析度彩色數字相機，確保畫質清晰無畸變；
l 采用程控式表面4環8區LED冷光源和透射LED平行光源，以及內置智能燈光調節模塊，可自由控制燈光在4環8區區域的亮度；
l 功能強大的影像測量軟件，提升品質管控到新的臺階；
l 可選配接觸式探針和三維測量軟件，將機臺升級成為接觸式三次元測量機；
l 可升級加裝自動對焦功能模塊，實現精準半自動測量。
技術參數：
產品名稱 | 手動影像儀PW- OMS 系列 | |
產品型號 | PW-OMS3020 | PW-OMS4030 |
大理石工作臺 | (505*350)mm | (605*450)mm |
玻璃工作臺 | (356*248)mm | (456*348)mm |
X/Y軸行程 | (300*200)mm | (400*300)mm |
Z軸行程 | 高精度導軌，有效行程200mm | |
X/Y/Z3軸光柵尺 | 分辨率：0.5um | |
底座和立柱 | 高精度花崗巖 | |
測量精度* | XY軸：≤3.0+L/200(um) ；Z軸：≤5+L/200(um) | |
重復精度 | 2um | |
光源 | 表面4環8區無級可調LED冷光源 | |
透射LED平行（面）光源 | ||
可選配同軸光 | ||
相機 | 1/3"/130萬 高分辨率數字相機 | |
變焦鏡頭 | 6.5X高清晰光學鏡頭 | |
光學放大倍數：0.7X-4.5X，視頻放大倍率: 26X~172X(21.5” 顯示器) | ||
測量軟件 | 手動機影像儀專用 | |
操作系統 | 支持WIN10/11-32/64位操作系統 | |
操作語言 | 英文、簡體中文、繁體中文，可增加其他語言版本 | |
工作環境 | 溫度20℃±2℃，溫度變化<1℃/Hr；濕度30%~80%RH；震動<0.02g's，≤15Hz。 | |
電源 | AC220V/50Hz; 110V/60Hz | |
外形尺寸(WxDxH) | (740*634*1075)mm | (840*734*1175)mm |
毛/凈重 | 275/208Kg | 375/300Kg |
產品配置型號說明（以 PW-OMS3020為例）：
產品分類 | 手動影像儀 | 半自動影像儀 | |||
傳感器配置 | 2D | 2.5D | 3D | 2.5D | 3D |
產品名稱 | 2D 手動影像儀 | 2.5D 手動影像儀 | 3D 手動探針影像儀 | 2.5D 半自動影像儀 | 3D 3D探針半自動影像儀 |
產品圖片 |
|
|
|
|
|
產品型號 | PW-OMS3020 | PW-OMS3020A | PW-OMS3020B | PW-OMS3020C | PW-OMS3020D |
后綴符號 | ------ | A | B | C | D |
符號意義 | 光學 | 光學 | 光學+探針 | 光學+Z軸自動對焦 | 光學+探針+ Z軸自動對焦 |
Z軸對焦 | 無 | 無 | 無 | 有 | 有 |
接觸式探針 | 無 | 無 | 有 | 無 | 有 |
軟件版本 | 2.0 | 2.1 | 3.1 | 2.2 | 3.1 |
操作方式 | 手動 | 手動 | 手動 | 半自動 | 半自動 |
手動影像儀型號及規格：
型號 | 型號 | 型號 | 型號 |
PW-OMS2015 | PW-OMS2515 | PW-OMS3020 | PW-OMS4030 |
PW-OMS2015A | PW-OMS2515A | PW-OMS3020A | PW-OMS4030A |
PW-OMS2015B | PW-OMS2515B | PW-OMS3020B | PW-OMS4030B |
PW-OMS2015C | PW-OMS2515C | PW-OMS3020C | PW-OMS4030C |
PW-OMS2015D | PW-OMS2515D | PW-OMS3020D | PW-OMS4030D |
手動影像儀測量空間指引表：
測量空間mm | 型號 | X 軸行程mm | Y 軸行程mm | Z 軸標準行程mm | Z軸最高定制行程mm |
100x100x100 | PW-OMS1010 | 100 | 100 | 100 | ------ |
150x100x100 | PW-OMS1510 | 150 | 100 | 100 | ------ |
200x150x200 | PW-OMS2015 | 200 | 150 | 200 | 300 |
250x150x200 | PW-OMS2515 | 250 | 150 | 200 | 300 |
300x200x200 | PW-OMS3020 | 300 | 200 | 200 | 400 |
400x300x200 | PW-OMS4030 | 400 | 300 | 200 | 400 |
500x400x200 | PW-OMS5040 | 500 | 400 | 200 | 400 |
600x500x200 | PW-OMS6050 | 600 | 500 | 200 | 400 |
