剝離力測試數據常見偏差問題解答和處理方法
問題一：實驗室的溫度26度，濕度65%是否可行？為什么？
答：粘性隨著溫度的增加而力值增大，這個是大家普遍的看法，其實這是一個誤區，行業內通常用的測試溫度為23±2℃（標準規定），其實膠水不同的體系，對溫度的敏感性不同，對于我們這個行業23±2℃只是為了大家能得到相同的數據而提出的溫度范圍，有些膠可能溫度越高越粘，或者溫度越低越粘，都有可能，不能因為今天溫度高或者低就對數據做出一個果斷的判斷，如果實驗室不進行溫度管控，測試的數據意義都不大；具體與膠水物性及材料體系很大關系。
問題二：貼合方式快和慢，用力手壓輪重可以嗎？是否有影響？

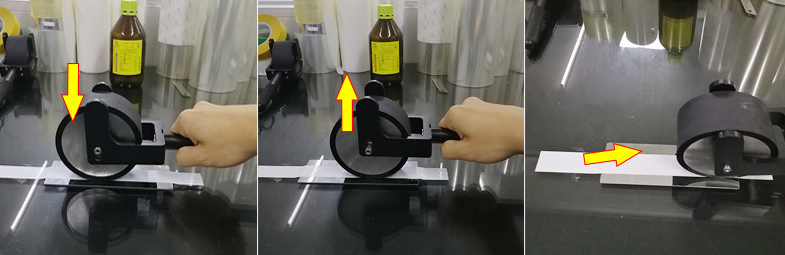

答案肯定是有的，下圖都是錯誤的方式。
所以速度過快，壓力不均，貼斜材料等都是影響數據直接的原因。所以不提，不壓，勻速才是貼合的最好辦法？
標準的滾壓速度是：300/600mm/min
輪重壓力：2kg
如果測試量大，可選用我司PW-8802D電動輾壓滾輪；
問題三，貼合后的放置時間是怎么區分的？新標準和老標準的最大區別是什么？
答：
老標準是：貼合好后放20分鐘開始測試
新標準是：貼合好后1分鐘內完成測試
問題四：測試前的清零
答：很多人認為：我裝好材料后，點下清零，就可以測試了，這是一個誤區，這樣操作有可能造成同一個樣品測試3次，3次數據都完全不一樣！主要原因在于您的測試清零點的力不同，記住：一定要讓材料松弛后再進行清零測試！！！

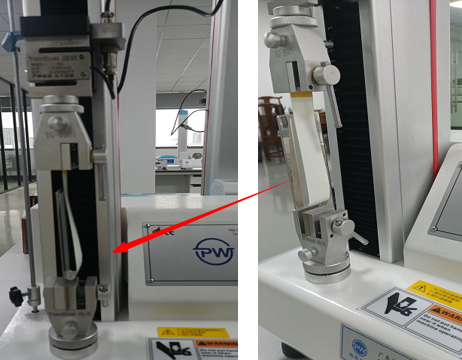

錯誤清零方式：

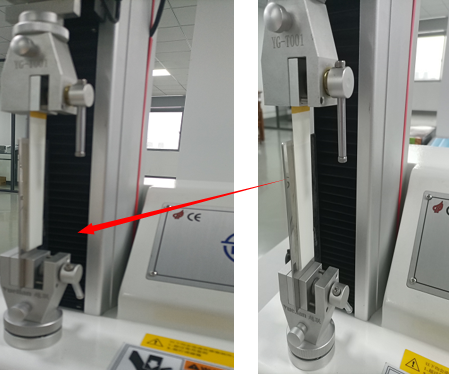

正確的清零方式：
問題五：測試板材的影響，越聯有幾種測試鋼板？

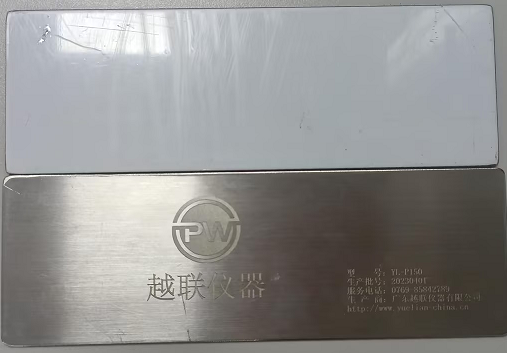

答：目前行業內我公司提供的測試鋼板主要有3種，一種是行業內大家常說的鏡面鋼板，目前我的管控是粗糙度10nm±5nm

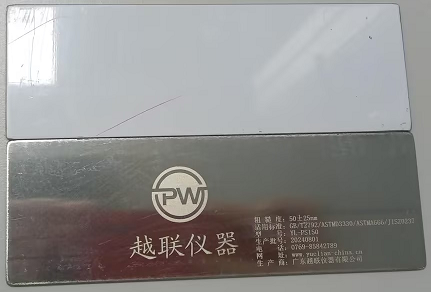

此測試鋼板表面與手機玻璃屏的粗糙度及表面能基本相同，所以建議用于低粘保護膜上。另一種是目前新標準中推行霧面鋼板，管控是粗糙度50nm±25nm

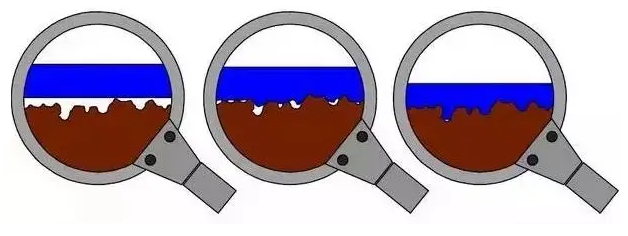

（圖片2）此測試鋼板滿足ASTM GB JIS FINAT PSTC 等國際通用測試標準，第三種是目前有部分國外客戶使用的打磨板，無粗糙度。經常會遇到客戶問：那粗糙度越高，數據是不是越低？這個是不確定的，剝離力的大小地方取決于兩個方面，第一，材質，既然都是304不銹鋼板，材質是相同的，這里相差不大，第二，接觸面積，接觸面積越大，剝離力一定越大，這個時候，問題就來了，您的膠層軟硬度您知道嗎？
問題六：用醫藥酒精，工業酒精85%是否可以擦拭鋼板？用普通白布或硬紙可以擦試鋼板嗎？

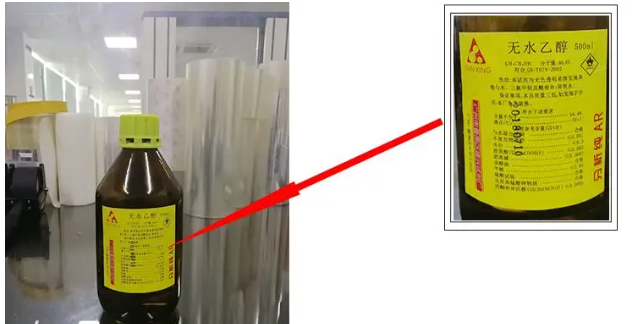

答：目前行業內大家主要用的是無水酒精濃度：99.7%
但是標準上都沒有明確規定，既然行業都在用，說明都是認可的。但是一定要注意，鋼板擦拭后一定要放置，因為酒精揮發吸熱，做過測試的都知道，鋼板擦拭后是冰冷的，所以，鋼用酒精擦完就貼材料上去，肯定影響很大。
擦拭的材料。很多客戶用無塵布，其實最好的材料是原漿紙，如果用無塵布，請盡量用純棉或者含棉量高點的，不要用純化纖的，化纖材料硬度高，鋼板表面容易擦花，這種現像也是比較常見的。
問題七：客戶測試低粘保護膜，選用大的傳感器是否可行？為什么？傳感器是不是量程越小，精度越高？
答：越聯傳感器的精度都是萬分之三，比如采用1KG的感應器，可以精確到0.3g，同理，采用20KG容量感應器的話，精確到6g，所以從原理上說，選用的傳感器越小確實精度越高！但是也要注意，選擇傳感器要根據您材料的實際測試最大力值來選，最好選擇的傳感器容量大于您測試力值至少10%就行。
以上就是越聯儀器針對減少保護膜（膠帶）行業數據常見偏差問題處理辦法，更多剝離力測試儀器，可致電咨詢0769-85842789 或登陸越聯官網www.tyxcdz.com
